產品介紹

　　TD系列斗式提升機產品概述:

　　TD系列斗式提升機（皮帶式斗式提升機）適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度高40m。TD系列斗式提升機嚴格按照JB3926-85《垂直斗式提升機》標準設計制造，目前國內常用的斗式提升機均為垂直式。TD系列斗式提升機特點為：結構簡單，運行平穩，挖取式裝料，離心重力式卸料，物料溫度不超過60℃；TD系列斗式提升機與傳統D型斗式提升機相比輸送效率高、料斗形式多.TD型斗式提升機備有四種料斗，即：Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。TD系列斗式提升機均采用皮帶+料斗提升輸送物料，目前已涉及到糧食、煤炭、粉煤灰、水泥、碎礦石、石英砂、炭素等行業領域中，并得到應用。

　　TD系列斗式提升機產品基本結構:

　　TD型斗式提升機（皮帶式斗式提升機）由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。 TD型斗式提升機結構形式為：TD型斗式提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。

　　TD系列斗式提升機主要特點:

　　1、提升范圍廣：本系列斗式提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料。

　　2、密封性好,環境污染少。

　　3、驅動功率小，采用流入式喂料、誘導式卸料；采用大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象,因此無效功率少。

　　4、使用壽命長：提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。

　　5、提升高度高：提升機運行平穩,因此可達到較高的提升高度。

　　6、運行可靠性高：先進的設計原理和制造工藝,保證了整機運行的可靠性,無故障時間超過2萬小時。

　　TD系列斗式提升機技術參數表:

型號	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量(m3/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗寬(mm)	160				250				315				400
斗容(L)	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距(mm)	280		350		360		450		400		500		480		560
帶寬(mm)	200				300				400				500
斗速(m/s)	1.4				1.6				1.6				1.8
物料量大塊(mm)	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量(m3/h)	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗寬(mm)	500				630			160		250		350		450
斗容(L)	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距(mm)	500		625		710			300		400		500		640
帶寬(mm)	600				700			200		300		400		500
斗速(m/s)	1.8				2			1		1.25		1.25		1.25
物料量大塊(mm)	60				70			25		35		45		55

　　說明：1.表中斗容為計算斗容，輸送量按填充系數0.6計算得出。

　　2.斗式提升機用途為:

　　淺料斗：輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。

　　深料斗：輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石、石英砂等。

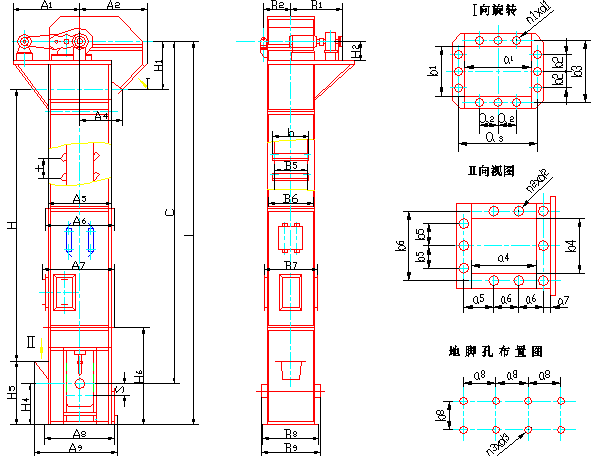

　　TD系列斗式提升機外形示意圖:

　　TD系列斗式提升機安裝技術參數表:

提升機規格	輪廓高度 L	正機結構尺寸			料斗		地角孔尺寸
提升機規格	輪廓高度 L	H	H4	S	t	b	d8	b8	n3	d3
TD100	C+1100	C-820	600	200	200	100	200	310	8	φ18
TD160	C+1363	C-930	700	250	350/280	160	250	400	8	φ18
TD250	C+1535	C-1250	800	250	450/360	250	300	538	8	φ18
TD315	C+1640	C-2105	850	250	500/400	315	300	648	8	φ18
TD400	C+1790	C-1500	950	250	560/480	400	400	768	8	φ18
TD500	C+1865	C-1700	900	250	625/500	500	400	900	8	φ18
TD630	-	-	950	315	710	630	380	1020	10	φ30

表2

提升機規格	上、下部機殼及外形輪廓尺寸							中部機殼尺寸
提升機規格	H6	A2	A8	A9	B2	B8	B9	A5	A6	A7	B5	B6	B7
TD100	1210	692	776	1050	220	370	330	670	776	805	224	330	390
TD160	1500	685	996	1235	295	461	475	850	982	1021	315	447	525
TD250	1800	1175	1266	1600	394	596	610	1120	1152	1302	450	582	682
TD315	1800	1200	1266	1746	440	706	710	1220	1254	1407	562	710	794
TD400	2000	1350	1558	1980	535	828	835	1400	1548	1580	670	818	920
TD500	2300	1410	1610	2200	605	980	1000	1400	1570	1630	780	950	1040
TD630	2500	1590	1890	2500	660	1110	1110	1680	1850	1910	900	1070	1160

表3

提升機規格	卸料口尺寸
提升機規格	H1	A4	a1	a2	a3	b1	b2	b3	n1	d1
TD100	520	438	334	120	390	224	95	280	12	φ12
TD160	630	548	365	150	430	315	150	381	12	φ12
TD250	750	713	600	200	676	450	200	526	12	φ12
TD315	850	754	562	230	630	562	230	630	12	φ12
TD400	850	824	670	295	758	670	295	758	12	φ14
TD500	1000	885	700	355	880	780	300	800	12	φ18
TD630	1200	1045	700	300	800	900	280	1000	14	φ18

表4

提升機規格	進料口尺寸
提升機規格	H5	a4	a5	a6	a7	b4	b5	b6	n2	d2
TD100	900	280	80	100	19	220	100	250	9	φ10
TD160	1000	260	43	110	26	260	110	306	9	φ12
TD250	1320	355	58	150	45	320	155	370	9	φ12
TD315	1320	400	80	165	38	400	160	470	9	φ12
TD400	1600	450	100	175	40	450	215	510	9	φ14
TD500	1600	500	65	210	40	500	220	550	9	φ14
TD630	1885	560	85	160	30	630	160	700	12	φ14

表5

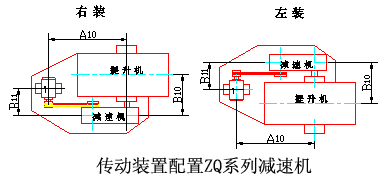

提升機規格	傳動裝置主要尺寸（mm）
	制法	H2	A10	B10	B11	A1	B1
TD100	C1	165	620	504.5	315	900	624.5
	C2		619		322
TD160	C1	290	868	674	405	1245	914
	C2				424
	C3	340	918	729	434
	C4				469
TD250	C1	340	898.5	819	434	1273	1021
	C2				480
	C3	410	924	839	566	1295	1055
	C4				591.5
TD315	C1	(380)	828	905	497	1420	1300
	C2		924		579
	C3				591.5
	C4	405	1030		646.5
TD400	C1	405	1045	104.5	592	1600	1443
	C2	445	11556	1148.5	745		2155
	C3
	C4		1106		752
TD500	C1	445	1256	1224	745.5	1995	1675
	C2				745.5
	C3
	C4		1253.6		764.5
TD630	C1	450	1106	1318	764.5	1723	1765
	C2		1206		786

傳動裝置技術規范表：

提升機規格	傳動裝置型號	電動機功率（KW)	電機型號	ZQ 減速機型號
提升機規格	傳動裝置型號	電動機功率（KW)	電機型號	右裝傳動裝置	左裝傳動裝置
TD100	C1	1.5	Y100L-6	250-Ⅵ-3Z	250-Ⅵ-4Z
TD100	C2	2.2	Y112M-6	250-Ⅵ-3Z	250-Ⅵ-4Z
TD160	C1	3	Y132S-6	350-Ⅵ-3Z	350-Ⅵ-4Z
	C2	4	Y132M1-6	350-Ⅵ-3Z	350-Ⅵ-4Z
	C3	5.5	Y132M2-6	400-Ⅵ-3Z	400-Ⅵ-4Z
	C4	7.5	Y160M-6	400-Ⅵ-3Z	400-Ⅵ-4Z
TD250	C1	5.5	Y132M2-6	400-Ⅵ-3Z	400-Ⅵ-4Z
	C2	7.5	Y160M-6	400-Ⅵ-3Z	400-Ⅵ-4Z
	C3	11	Y160L-6	500-Ⅵ-3Z	500-Ⅵ-4Z
	C4	15	Y180L-6	500-Ⅵ-3Z	500-Ⅵ-4Z
TD315	C1	7.5	Y160M-6	400-Ⅵ-3Z	400-Ⅵ-4Z
	C2	11	Y160L-6	500-Ⅵ-3Z	500-Ⅵ-4Z
	C3	15	Y180L-6	500-Ⅵ-3Z	500-Ⅵ-4Z
	C4	18.5	Y200L1-6	650-Ⅵ-3Z	650-Ⅵ-4Z
TD400	C1	15	Y180L-6	500-Ⅵ-3Z	500-Ⅵ-4Z
	C2	18.5	Y200L1-6	650-Ⅵ-3Z	650-Ⅵ-4Z
	C3	22	Y200L2-6
	C4	30	Y225M-6
TD500	C1	18.5	Y200L1-6	650-Ⅵ-3Z	650-Ⅵ-4Z
	C2	22	Y200L2-6
	C3	30	Y225M-6
	C4	-	-	-	-
TD630	C1	22	Y200L2-6	650-Ⅵ-3Z	650-Ⅵ-4Z
TD630	C2	30	Y225M-6	650-Ⅵ-3Z	650-Ⅵ-4Z

　　斗式提升機的型號選用須知：

　　作為常用的提升設備，斗式提升機的選用受很多方面因素的制約，選錯型號會給使用方帶來不盡的麻煩。一般決定斗式提升機選型取決于以下幾個要素：1.物料的形態：物料是粉狀還是顆粒狀還是小塊狀。2.物料的物理性質：物料有沒有吸附性或者粘稠度，是否含水。3.物料的比重：一般斗式提升機參數都是針對堆積比重在1.6以下的物料設計和計算的，太大的物料比重需要進行牽引力和傳動部分抗拉強度的計算。4.單位時間內的輸送量。

　　一般來說，物料的形態直接決定物料的卸料方式，常用規律為粉狀物料采用離心拋射卸料、塊狀物料采用重力卸料，而卸料方式的不同決定斗式提升機采用的料斗形式的不同，離心拋射卸料多采用淺斗和弧形斗，而重力卸料需采用深斗。斗式提升機所采用料斗的類型不同則單位時間內提升的物料輸送量是不一樣的。斗式提升機輸送量是取決于料斗形式、斗速、物料比重、物料性質、料斗數量的一個綜合參數。選型過程如下：物料比重→傳動方式（斗提型號）→物料性質→卸料方式→料斗形式→該系列斗式提升機的提升量→確定機型。
